سقف کاذب مشبک

سقف کاذب مشبک یکی انواع سقف های کاذب است که جزو ساختارهای پرکاربرد کناف است. این سقف کاذب با استفاده از تایل های متنوع می توان در سقف کاذب به مشخصات عملکردی با اهمیتی رسید. به همین دلیل استفاده از آن در فضاهای اداری، تجاری، درمانی و آموزشی گسترش یافته است.

معرفی سقف کناف شبکه

سقف مشبک کی پلاس، یکی از انواع سقف های کاذب هستند که از شبکه سازه های سپری (پروفیلT شکل) و تایل سقفی تشکیل می شوند. این شبکه به وسیله آویزهای قابل تنظیم، به سقف اصلی متصل گردیده و تایل ها به صورت وزنی درون این شبکه قرار می گیرند. فضای خالی پشت این نوع سقف کاذب، امکان استفاده از لایه عایق را فراهم نموده و بدین ترتیب می توان به مشخصات عملکردی نظیر جذب صوت بالا دست یافت. یکی دیگر از ویژگی های فراوان این سقف سرعت بسیار بالای اجرا است.  سقف کناف شبکه را می توان به تنهایی یا در ترکیب با سقف کاذب یکپارچه کی پلاس اجرا نمود.

مزایا و معایب این نوع سقف

مزایا سقف کاذب شبکه

1. حذف عملیات رنگ آمیزی
2. دسترسی به فضای تاسیساتی
3. تعمیر و نگهداری ساده
4. تنظیم شرایط آکوستیکی فضا
5. تنوع بالای تایل ها سقفی

معایب

مهمترین ایراد  سقف کاذب مشبک تحمل وزنی پایین است. به همین دلیل است که در فضاهایی استفاده می شود که نیازی به تحمل وزن بالا در سقف نباشد. در مواردی نیز با سقف یکپارچه به صورت ترکیب مورد استفاده قرار می گیرد.

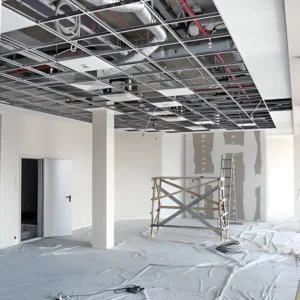

ساختار سقف کاذب

ساختار سقف کاذب مشبک کی پلاس متشکل است از سازه تراز، سازه های سپری و تایل های سقفی ( سازه های مصرفی تماما رنگ شده هستند )به شرح :

• سازه نبشی تراز:

این سازه در تراز سقف ( L24) اجرا می شود.

• سازه سپری اصلی (T3600):

این پروفیل وظیفه انتقال بار سقف کاذب مشبک را به آویز و در نتیجه به سقف اصلی بر عهده دارد.

• سازه سپری فرعی (T1200):

وظیفه این سپری در سقف کناف شبکه وصل کردن سازه های اصلی به یکدیگر است.

• سازه سپری فرعی (T600):

این پروفیل سازه های فرعی T1200 را به یکدیگر وصل می کند.

• آویز با فنر تنظیم(فنر دوبل):

این آویز از فتول آهن گالوانیزه بوده و ارتفاع آن توسط فنر تعبیه شده (فنر دوبل) بر روی آن تنظیم می شود. این آویزه به سپری اصلی متصل می گردد.

• تایل سقف:

این صفحات به صورت وزنی و در طرح ها و ویژگی ها خاص مورد استفاده قرار می گیرد.

تهیه مصالح سقف مشبک

عاملیت رسمی کی پلاس در تهران ( کناف تهران)

شرکت نوآوران آذین طرح عاملیت فروش مصالح کی پلاس و اجرای انواع ساختارهای کی پلاس در تهران بر عهده دارد. این شرکت در پروژه های مختلفی از این ساختار ( سقف کاذب مشبک کی پلاس ) هم به صورت تک و هم به صورت ترکیبی با سقف کاذب یکپارچه است کرده است. شرکت نوآوران آذین طرح اجرای سقف کاذب را در تهران و دیگر شهرهای ایران با تعهد بالا انجام می دهد.

معرفی

سقف کاذب کی پلاس یکی از ساختارهای سیستم های ساخت و ساز خشک است که به عنوان سقف ثانویه پایین تر از سقف اصلی قرار می گیرد. این سقف ها به دو نوع سقف یکپارچه کی پلاس و سقف مشبک کی پلاس تقسیم می گردند. در این مقاله به بررسی سقف یکپارچه کناف می پردازیم و در هر قسمت که سقف کاذب کناف به کار می رود منظور همان سقف یکپارچه است.

سقف یکپارچه کی پلاس

ساده ترین نوع این ساختار ، سقف یکپارچه کی پلاس است. این سقف بسیار سبک وزن بوده است. سقف کاذب کی پلاس با توجه به استانداردهایی که دارد، جایگزین بسیار مناسبی برای سقف های کاذب سنگین و غیراستاندارد سنتی مانند رابیتس و گچ است. این ساختار شامل زیرسازی سبک فولادی مقاطع F، L، U و C بوده و پنل های گچی یا سیمانی در یک یا دو لایه، به وسیله پیـچ مخصوص بر روی آنها نصب می شوند. در این ساختار درزهای به وجود آمده در بین پنل ها توسط نوار درزگیری و بتونه مخصوص پر و یک دست می شود. سطح نهایی این سقف قابلیت اجرای رنگ و پوشش های دیگر را دارد.

مزایا سقف کاذب کناف

• مقاومت دربرابر زلزله
• سرعت اجرای بالا
• اجرای آسان
• دقت بالا در اجرا
• کاهش بار مرده
• قابلیت ترمیم و تعویض
• دستیابی به مشخصات فنی مورد نیاز طراح
• انعطاف پذیری بالا
• زیبا سازی محیط

مقاومت دربرابر زلزله

در ساختار سقف کاذب کی پلاس به دلیل سبکی و بهره گیری از اتصالات استاندارد و محکم، این ساختار سقف یکپارچه کناف مقاومت بسیار مناسبی در برابر زلزله دارند.

قابلیت ترمیم و تعویض

به دلیل اینکه در سقف یکپارچه کی پلاس تمام اجزا آن از هم جدا بوده و برش کاری رو اجزای سقف کاذب کی پلاس راحت است، هر قسمت که خراب شده باشد را به راحتی می توان تعمیر و یا تعویض کرد.

انواع سقف‌یکپارچه کی پلاس

سقف‌یکپارچه با سازه دوطرفه ( باربر و پنل خور)

سقف‌کاذب با سازه گذاری یک طرفه ( فقط باربر)

سقف‌یکپارچه حودایستا (بدون آویز)

معرفی

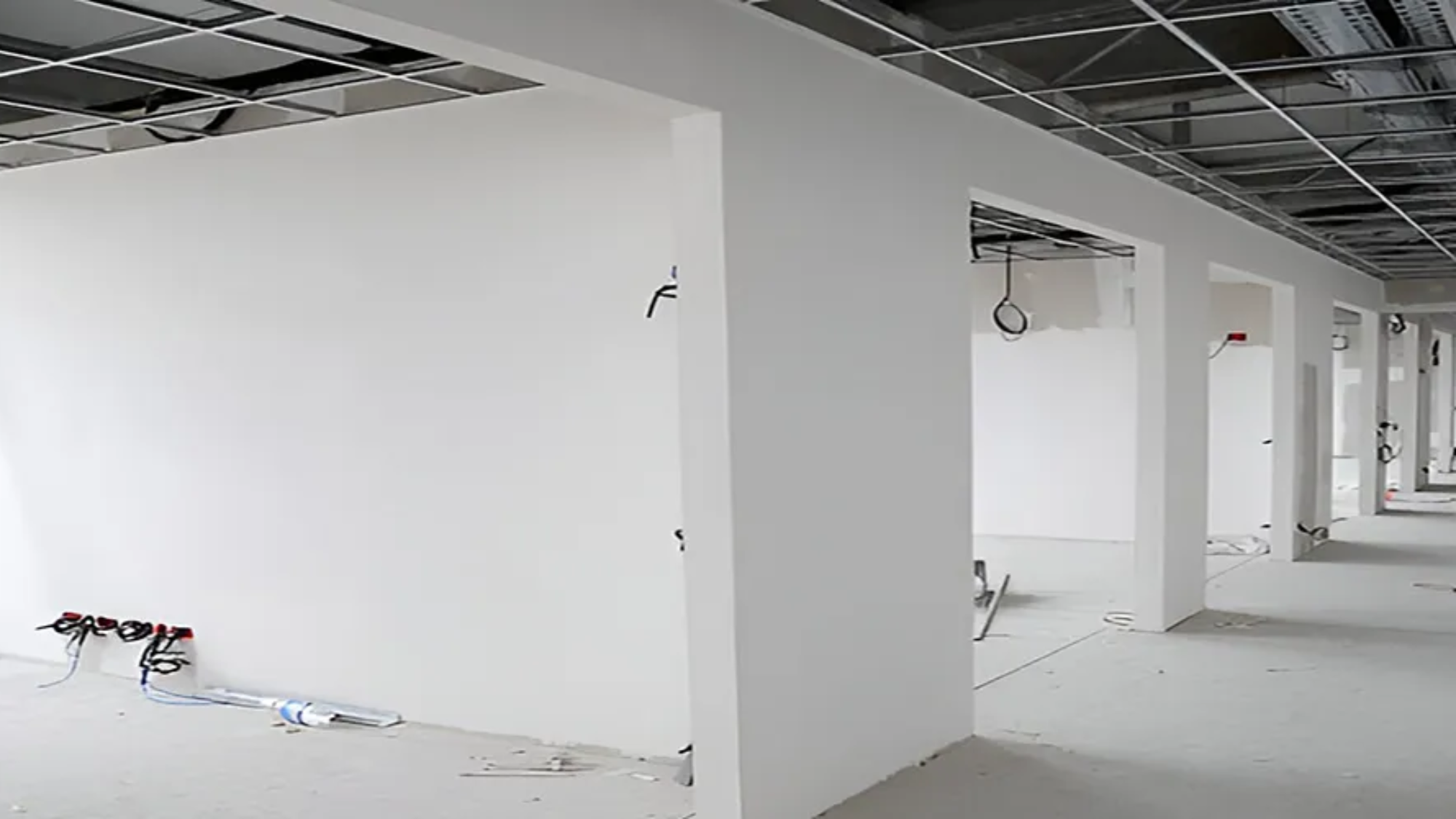

دیوار جداکننده کی پلاس (دیوار پارتیشن کناف) یکی از ساختارهای سیستم درای وال است. این دیوارها غیر باربر هستند و در تقسیم بندی فضاهای داخلی ساختمان کاربرد دارد. دیوار پارتیشن کناف بدلیل سرعت اجرای بالا و عملکرد لرزه ای بالا طرفداران زیادی در صنعت ساختمان دارد. این ساختار قابلیت اجرای رنگ، کاغذ دیواری، کاشی و پوشش های دیگر را دارد. به دلیل وجود فضای خالی در داخل دیوارها، امکان استفاده از انواع عایق های حرارتی و صوتی و همچنین عبور و دسترسی به تاسیسات الکتریکی و مکانیکی میسر است.

ساختار دیوار پارتیشن کی پلاس

قاب فولادی سبک با مقاطع C و U شکل و پنل های گچی یا سیمانی کی پلاس که توسط پیچ های مخصوص به این قاب فولادی نصب می شود، ساختار دیوار جداکننده کناف را تشکیل می دهد. درزهای ایجاد شده بین پنل ها توسط نوار درزگیری و بتونه مخصوص پر شده و سطح یکنواختی برای پوشش نهایی به دست می آید.

اجرای استاندارد کناف

مزایا دیوار کناف

• عملکرد لرزه ای مناسب
• سرعت اجرای بالا
• دقت بالا در اجرا
• کاهش بار مرده در ساختمان
• افزایش سطع مفید بنا
• قابلیت اجرا بروی کف تمام شده
• دسترسی و تعمیر آسان
• انعطاف معماری بالا
• عایق بندی صوتی و حرارتی

عملکرد لرزه ای مناسب دیوار پارتیشن کی پلاس

بدون شک مهمترین مزیت دیوار جداکننده کی پلاس، عملکرد مناسب آنها در برابر زلزله است. این دیوارها به خوبی می توانند در مقابل نیروهای زلزله در امتداد عمود بر صفحه خود، مقاومت کنند. محاسبات نشان می دهد که دیوارهای جداکننده کی پلاس در برابر شتاب هایی به بزرگی بیش از 5g مقاومت دارند. ( این درحالی است که شتاب مبنای طرح در لرزه خیزترین مناطق ایران حداکثر ۰.35g می باشد). این نوع دیوارها دارای رفتار میان قابی ایدهآل بوده و کاملا انعطاف پذیر است.

کاهش بار مرده با دیوار جداکننده کناف

دیوار جداکننده کی پلاس به طور متوسط ۶۰ تا ۹۰ درصد از دیوارهای بنایی سبک تر هستند. به لحاظ اقتصادی سبک سازی منجربه کاهش مخارج تامین ایستایی سازه می شود. سبک سازی اجزای غیر سازه ای، علاوه بر کاهش نیروی جانبی ناشی از زلزله، نیروی قائم ناشی از بار مرده وارد بر ساختمان را نیز کاهش می دهد.

تهیه مصالح دیوار جداکننده کی پلاس

انواع دیوار جداکننده

• دیوار جداکننده ساده
• دیوار جداکننده با مقاومت مکانیکی بالا
• دیوارجداکننده با عملکرد صوتی بالا
• دیوار جداکننده تاسیساتی

شرکت نوآوران آذین طرح

شرکت نوآوران آذین طرح با توجه کاربری فضا و طرح ساختمان به کمک کارشناسان خود بهترین ساختار دیوار جداکننده کناف را پیشنهاد می دهند تا سریعترین و باکیفیت ترین ساختار دیوار جداکننده کی پلاس برای کارفرما اجرا شود.

معرفی محصولات کناف

محصولات کناف شامل صفحات روکش دار گچی، پروفیل های گالوانیزه، مصالح‌درزگیری و ادوات اتصال می شود و اجزای تشکیل دهنده سیستم‌ های ساخت و ساز خشک ( کناف) به شمار می آیند. در ادامه به صورت مختصر به معرفی برخی مصالح درای وال  می‌پردازیم.

محصولات کناف به شرح زیر هستند:

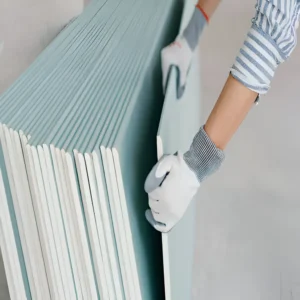

صفحات روکش دار گچی

این صفحات از گچ ساخته شده و سطح و لبه های طولی آن، با کاغذ مخصوص پوشانده می‌شود. از این مصالح کناف در  ساختارهای سقف کاذب، دیوار جداکننده، دیوار پوششی و پوشش های مقاوم در برابر حریق استفادره می شود. انواع صفحات روکش دار گچی به شرح زیر است.

• پنل های گچی معمولی (RG)
• پنل های مقاوم در برابر رطوبت (MR)
• پنل های مقوم در برابر حریق (FR)
• پنل های مقاوم دربرابر خریق و روطوبت (FM)

پنل های گچی آکوستیک

پنل های آکوستیک  جزو محصولات کناف (کی پلاس) می باشد که قابلیت تنظیم صدا را در محیط ایجاد می کنند. حفره های موجود در پنل های آکوستیک، باعث جذب امواج صوت می‌شود؛ بنابراین میزان انتشار صدا در فضا توسط این پنل ها کنترل شده و کیفیت آکوستیکی محیط افزایش پیدا می کند. از این مصالح درای وال در محیط هایی که اهمیت آکوستیکی وجود دارد مورد استفاده قرار می گیرد. این پنل ها علاوه بر افزایش قابلیت آکوستیکی فضا، در طرح های مختلف لا قابلیت رنگ آمیزی، ظاهری جذاب را در محیط ایجاد می کند.

تایل های سقفی

تایل های سقفی به صورت روکش دار و بدون روکش تولید می شود. این تایل ها به عنوان محصولات کناف (کی پلاس) معمولا در ابعاد ۶۰*۶۰ تولید و در بازار موحود می باشد. این مصالح کناف از نظر آکوستیکی در دو نوع ساده ( فاقد خاصیت جذب صوت) و پانچ شده ( جذب کننده و دارای خاصیت آکوستیکی) تولید می گردد. با توجه به تنوع بالای این تایل ها، از انواع آن در ساختار سقف ساختمان ها استفاده می شود.

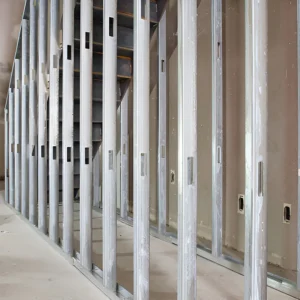

پروفیل های گالوانیزه

از مهمترین محصولات کناف، پروفیل های گالوانیزه است که نقش سازه ای در ساختارهای کناف را به عهده دارند اشاره کرد. این محصول کناف در سایزها و ضخامت های مختلف تولید و  به بازار عرضه می شود.این پروفیل ها شامل: استاد C ، رانرU، نبشی L، پروفیل های T و … می شود.

محصولات پودری کناف

این محصول کناف (کی پلاس) در دونوع تولید می شود:

• پودر بند کشی

با این محصول محل اتصال پنل های گچی کناف یا یکدیگر پوشش داده می شود.

• پودر ماستیک

این محصول کناف یک پوشش یک نواخت در کل سطح ایجاد می کند.

ادوات اتصال

این ادوات وظیفه اتصال پروفیل های گالوانیزه را به دارند تا یه ساختار یکپارچه مناسب برای این سیستم را ایجاد کند. این اتصالات شامل براکت، کلیپس، HD90 و … می شود.

تهیه محصولات کی پلاس

محصولات کناف یا کی پلاس

قبل از سال ۱۳۹۸ شرکت کناف ایران محصولات سیستم ساخت و ساز خشک را در ایران با بالاترین کیفیت تولید می کرد. کارفرمایان نیز براساس وابستگی این شرکت به شرکت مادر این سیستم را با نام سیستم کناف می شناختند. بعد از این تاریخ این شرکت به کار خود در ایران خاتمه داد و شرکت کی پلاس به عنوان بزرگترین و باکیفیت ترین محصولات سیستم ساخت و ساز خشک شروع به فعالیت کرد. با اینکه شرکت تغییر کرد ولی بازهم در بین پیمانکاران و کارفرمایان همچنان به این ساختار به ساختار کناف و به محصولات این شرکت هم محصولات کناف مرسوم است.

شرکت نوآوران آذین طرح

این شرکت به عنوان عاملیت رسمی فروش و اجرای کی پلاس تمام مصالح کناف (کی پلاس) مورد نیاز ساختارهای کی پلاس را بفروش می رساند. در صورت نیاز به اجرا نیز اجرای آن را به عهده می گیرد.

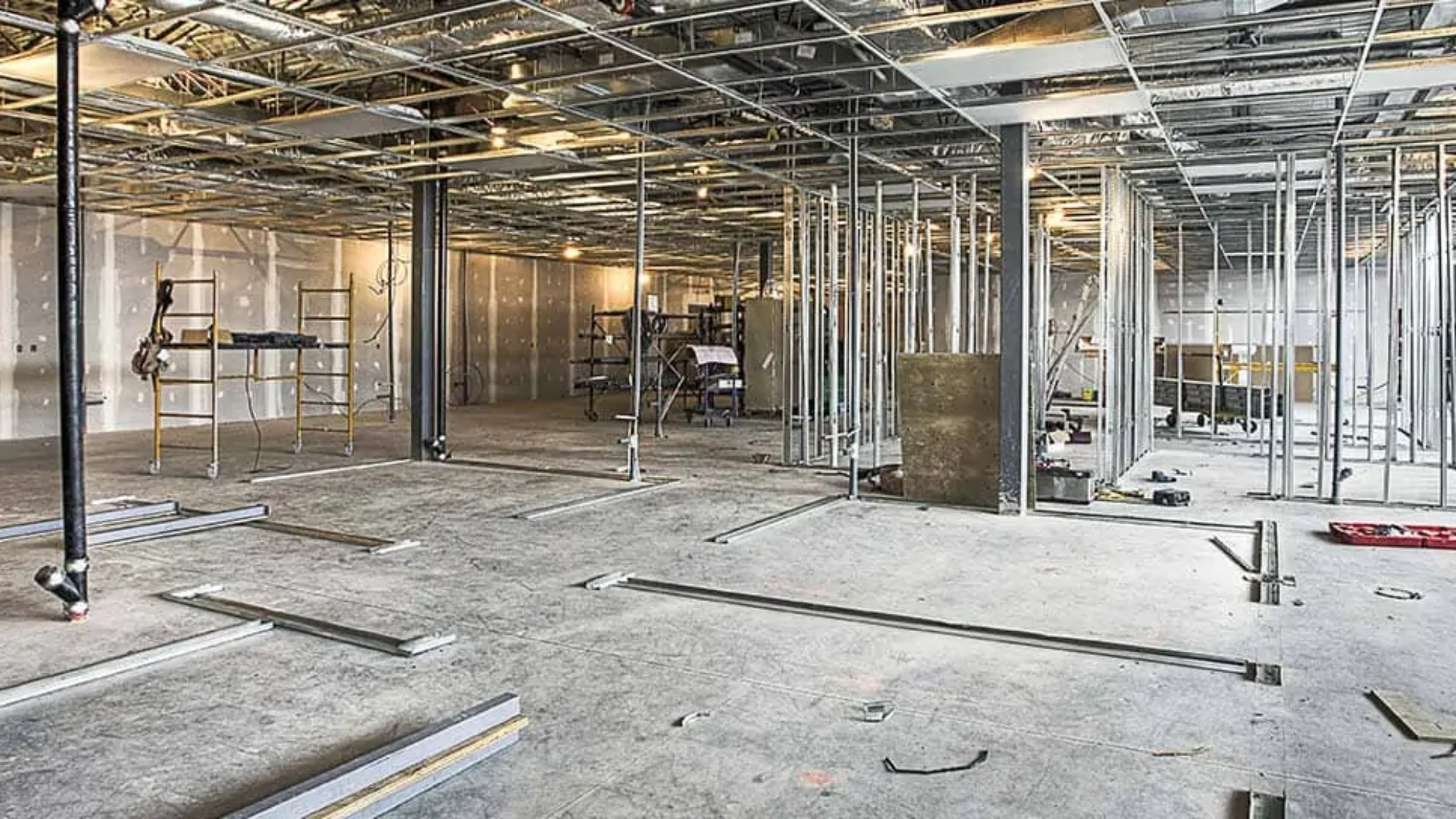

ساخت و ساز خشک (درای وال)

در چند دهه اخیر فناوری درای وال در کشورهای پیشرفته، جایگزین سیستم های سنتی ساخت و ساز شده است. درای وال که معادل فارسی آن ساخت و ساز خشک است، مزایای بسیار زیادی نسبت به سیستم های سنتی و مرطوب مانند بتن ریختن و یا گچ کاری دارد. متأسفانه بسیاری از پیمانکاران در ایران به دلیل عدم آگاهی از مزایا و کاربردهای این فناوری، از استفاده‌ از آن صرف‌نظر می‌کنند.

ساخت و ساز خشک یا درای وال چیست

ساخت و سازخشک یا درای وال یکی از روش های نوین در صنعت ساختمان سازی است که در آن از ساختارهای آماده و از پیش ساهته شده در کارخانه استفاده می شود.

در ساختارهای درای وال از انواع پنل های گچی و پنل سیمانی آماده  همراه با لوازم جانبی مثل مقاطع فولادی، مصالح پودری و … استفاده می‌شود و نسبت به روش‌های سنتی، بسیار سریع‌ و آسان‌تر و اجرا می‌شود. در این روش با کاهش هدر رفت مصالح، بهره‌وری افزایش پیدا می کند.

مزایا و معایب ساخت و سازخشک

مزایا درای وال

• سرعت و سهولت اجرا: به دلیل این که قطعاتی که در سیستم  درای وال استفاده می شود آماده بوده و تنها نیاز به نصب دارد، سیستم های ساخت و سازخشک را سریع تر و کارآمدتر از روش های ساخت و ساز سنتی کرده است.
• سبک سازی ساختمان: ساختارهای درای وال نسبت به سیستم های سنتی وزن بسیار کمتری دارند؛ از این رو در برابر حوادثی همچون زلزله، خسارات کمتری ایجاد می کنند.
• افزایش سطح مفید بنا: ضخامت ساختارهای درای وال نسبت به سیستم های ساخت و ساز سنتی کمتر است؛ بنابراین استفاده از آن موجب افزایش سطح مفید زیربنا می شود.
• انعطاف معماری بسیار بالا:  به دلیل استفاده از پنل با ضخامت های مختلف و قابلیت برش کاری های کوچک، به راحتی می توان انواع طرح های معماری را پیاده کرد.
• افزایش امکانات ساختمان: در سیستم ساخت و ساز خشک امکان انتخاب و دستیابی به کمیت های مورد نیاز فیزیک ساختمان (عملکرد صوتی، حرارتی و مقاومت در برابر حریق) وجود دارد.
• مقرون به صرفه: به طور کلی با توجه به مزایای این سیستم ساخت و ساز خشک نسبت به روش های سنتی، استفاده از آن مقرون به صرفه است. در این سیستم نیروی کار و تجهیزات مورد نیاز کمتر از روش سنتی می باشد.
• تعمیرات آسان و سریع
• سازگار با محیط زیست

اجرای ساختارهای کناف

معایب درای وال

هر سیستمی دارای معایب هست ولی برای استفاده از آن باید مزایا و معایب را کنار هم سنجید و سپس انتخاب کرد. سیستم ساخت‌وساز خشم نسبت به مزایای متعدد معایب زیادی ندارد و شما نسبت به نیازتان از آن استفاده میکنید

• مهمترین و شاید تنها عیب سیستم درای وال آسیب پذیری در برابر ضربه است، اما مزیت تعمیر راحت سریع این مشکل را می پوشاند.

موارد استفاده از سیستم ساخت وساز خشک

با توجه به مزایای زیاد درای وال این سیستم به صورت گسترده در پروژه های مختلف قابل استفاده است. در پروژه هایی با انواع کاربری های ذیل، می‌توان از سیستم های ساخت‌وساز خشک استفاده نمود:

• ساختمان های مسکونی، تجاری و اداری
• بیمارستان ها و درمانگاه ها
• ساختمان های آموزشی مثل مدارس و دانشگاه ها
• ساختمان های چند منظوره
• سالن های ورزشی و ورزشگاه ها
• فرودگاه ها
• هتل و مهمان سراها

معرفی ساختارهای ساخت و ساز خشک

حال که با کلیت سیستم کناف (ساخت و ساز خشک)  آشنا شده اید، نوبت به معرفی ساختارهای این فناوری رسیده است.

•  دیوار جداکننده
• سقف کاذب
• دیوارپوششی
• پوشش های محافظ در برابر حریق

هر یک از این ساختارها در سیستم کناف جزییات و روش های متفاوتی برای اجرا در فضاهای مختلف دارد. این جزییات به محل و کاربرد ساختار بستگی دارد.
